इनपुट वोल्टेज एक ज्या तरंग (sine wave) है जिसका शिखर मान 20 V है।

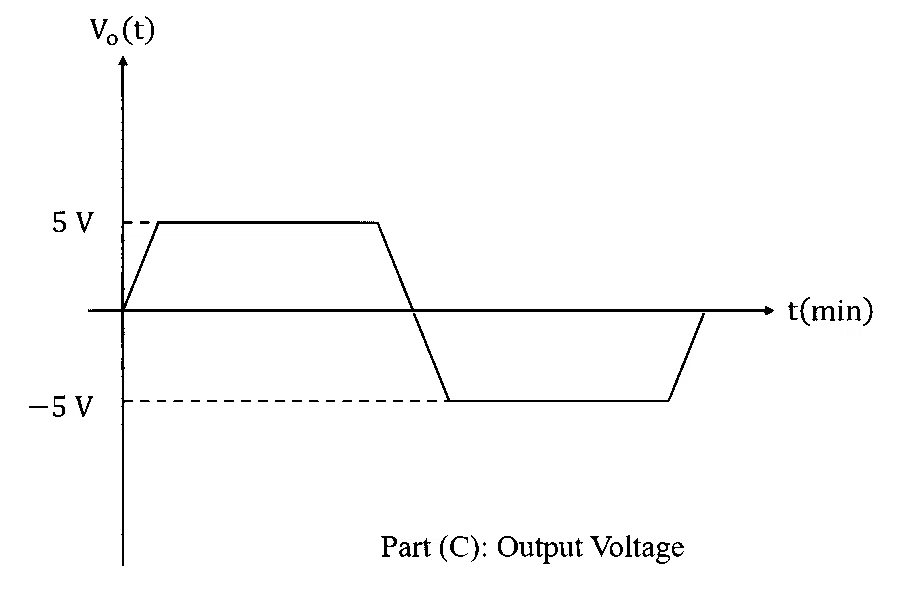

आउटपुट वोल्टेज धनात्मक अर्ध-चक्र के दौरान +5 V पर और ऋणात्मक अर्ध-चक्र के दौरान -5 V पर क्लिप (clip) हो जाता है।

क्लिपिंग स्तर सममित (symmetrical) हैं और ज़ेनर वोल्टेज ( $\mathrm{V}_{\mathrm{Z}}=5 \mathrm{~V}$ ) के बराबर हैं।

तरंग के दोनों अर्ध-भागों को ज़ेनर वोल्टेज पर क्लिप करने के लिए, दो ज़ेनर डायोड को श्रेणी-विपरीत (बैक-टू-बैक) क्रम में जोड़ा जाना चाहिए।

धनात्मक अर्ध-चक्र ( $\mathrm{v}_{\text {in }}>5 \mathrm{~V}$ ) के लिए:

एक ज़ेनर डायोड अग्र-अभिनत (forward-biased) हो जाता है (आदर्श स्थिति के लिए $\approx 0 \mathrm{~V}$ के ड्रॉप के साथ एक सामान्य डायोड की तरह काम करता है), जबकि दूसरा अपने भंजन क्षेत्र (breakdown region) $\left(\mathrm{V}_{\mathrm{Z}}=5 \mathrm{~V}\right)$ में पहुँच जाता है। युग्म के सिरों पर कुल वोल्टेज ड्रॉप 5 V है, जो आउटपुट $\mathrm{v}_{\mathrm{o}}$ के रूप में प्राप्त होता है।

ऋणात्मक अर्ध-चक्र ( $\mathrm{v}_{\mathrm{in}}<-5 \mathrm{~V}$ ) के लिए:

भूमिकाएँ उलट जाती हैं। जो डायोड भंजन (breakdown) में था वह अब अग्र-अभिनत (forward-biased) हो जाता है, और दूसरा -5 V पर अपने भंजन क्षेत्र में पहुँच जाता है।

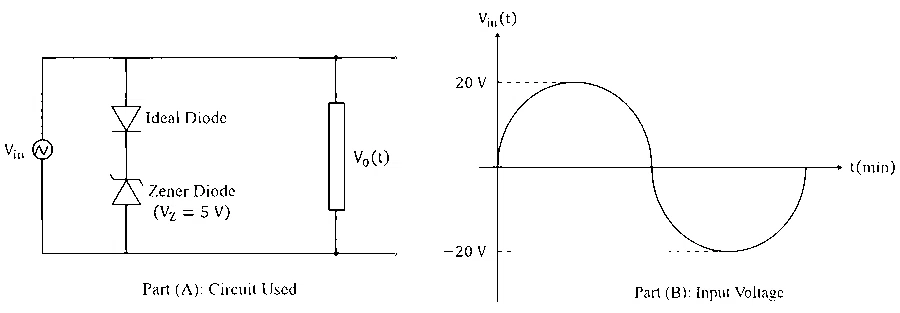

दिए गए भाग (A) में, परिपथ में पहले से ही एक आदर्श डायोड और एक ज़ेनर डायोड श्रेणीक्रम में मौजूद हैं। हालाँकि, एक मानक सममित क्लिपर (symmetrical clipper) जो भाग (C) में दिखाए गए आउटपुट को उत्पन्न करता है, आमतौर पर बैक-टू-बैक जुड़े हुए दो ज़ेनर डायोड का उपयोग करता है।

विकल्पों को देखते हुए, वह परिपथ जो $\pm 5 \mathrm{~V}$ पर इस क्लिपिंग के अनुरूप है, वह श्रेणीक्रम में जुड़े ज़ेनर डायोड का एक युग्म है जिनके एनोड या कैथोड एक दूसरे के आमने-सामने होते हैं।

इसलिए, आउटपुट तरंग के आधार पर, X और Y के बीच सही घटक विन्यास वह है जो दोनों दिशाओं में ज़ेनर भंजन स्तर (breakdown level) पर क्लिपिंग की अनुमति देता है।

इस प्रकार, X और Y के बीच के घटक में विपरीत दिशाओं में दो डायोड होने चाहिए। अतः, सही विकल्प (B) है।
